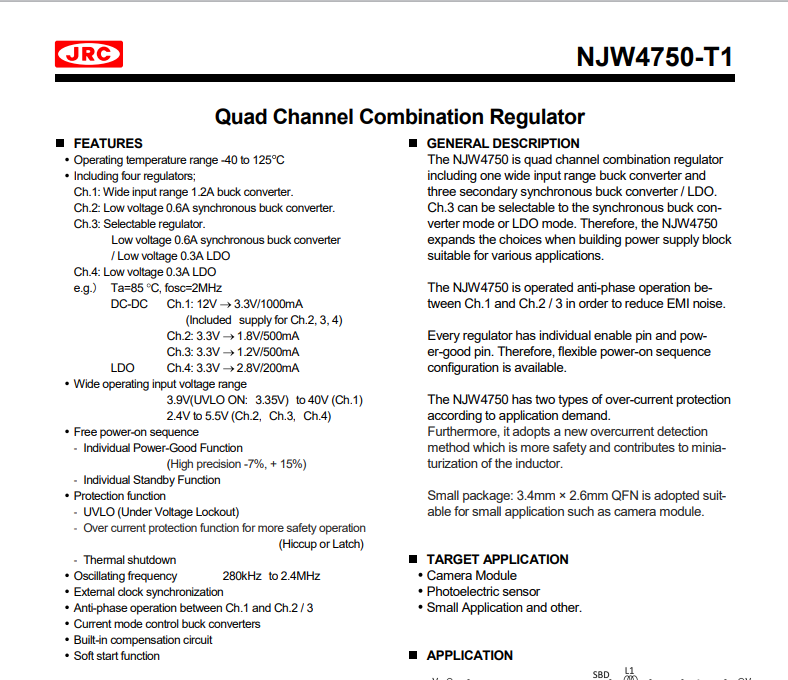

NJW4750 是一款4ch.稳压器IC，其包含有内置功率MOSFET、45V耐压的降压型开关稳压器以及3 系统内置功率MOSFET、7V耐压同步整流方式降压型开关稳压器/LDO。Ch.3 可选择同步整流开关稳压器模式和LDO模式，NJW4750 让各种应用的电源构成有了更多的选择。Ch.1 和Ch.2/3 是反相工作，有利于降低EMI 噪声。所有每个稳压器都备有Enable端子、Power Good端子，不同的组合能够自由构筑启动时序。NJW4750 有2种过电流保护功能可以根据不同应用要求进行选择，采用的新过电流检测方式安全性更高，有利于电感线圈的小型化。该产品采用了2.6mm×3.4mm 小型封装，最适合要求小型化的相机模块等应用。
Ch.1: 高耐压1.2A 降压型开关稳压器Ch.2: 低耐压0.6A 同步整流降压型开关稳压器Ch.3: 可选稳压器低耐压0.6A 同步整流降压/低耐压0.3A LDOCh.4: 低耐压0.3A LDOe.g.） Ta=85℃, fosc=2MHzDC-DC (Ch.1: 12V → 3.3V/1000mA (Included supply for Ch.2, 3, 4)Ch.2: 3.3V → 1.8V/500mACh.3: 3.3V → 1.2V/500mALDO Ch.4: 3.3V → 2.8V/200mA)。
振荡频率 (280kHz to 2.4MHz)振荡频率可与外部时钟同步一次和两次振荡相位180°相移（Ch.1-Ch.2/Ch.3 之间）电流模式控制（降压型开关稳压器）内置相位补偿电路内置软启动功能
