上海贝岭BL1117-50CX双极型低压差的线性稳压器（LDO）可替代LM1117、AMS1117、G1117同类产品

LDO调整器 0 53
Image Description

BL1117产品介绍:

BL1117是上海贝岭推出的一款双极型低压差的线性稳压器（LDO）。作为市场明星产品，BL1117性能卓越，具有高度的通用性，能够替代LM1117、AMS1117和G1117等多种同类产品，广泛应用于各种电子设备中，如电源系统、通信设备和工业控制等领域，为用户提供高效、稳定的电源解决方案。



上海贝岭BL1117双极型低压差线性稳压器BL1117-33CX，BL1117-50CX在1A负载电流下的压差为1.3V。除了固定版本的输出电压为1.2V、1.5V、1.8V、2.5V、3.3V、5V和12V之外，BL1117还有一个可调版本，该版本能提供的输出电压范围为1.225V~13.8V。BL1117 提供完善的过流保护和过热保护功能，以确保芯片和电源系统的稳定性。同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。

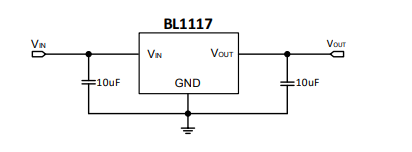

BL1117典型电路:


BL1117优势特点:

  • 除了固定版本和可调版本，其他电压规格可根据需求定制

  • 最大输出电流为1A

  • 工作输入电压范围:最大18V

  • 待机电流：2mA(典型值)

  • 电压线性度：0.1%/V(典型值)

  • 负载线性度：10mV(典型值)

  • 环境温度：-40℃~85℃

  • 封装形式：SOT-223、TO-252

BL1117产品应用:

  • 计算机主板和显卡：为这些关键部件提供稳定、可靠的电源。

  • LCD监视器和LCDTV：确保显示设备的电源稳定，提高画质和可靠性。

  • DVD解码器：为解码器提供精确的电源电压，确保解码质量和稳定性。

  • ADSL等通信设备：为通信设备提供稳定的电源，确保通信质量和稳定性。

  • 开关电源的后级稳压：作为开关电源的后级稳压器，进一步提高电源的稳定性和精度。

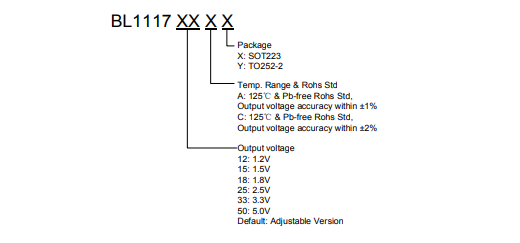

BL1117命名规则:


BL1117型号相关:

BL1117-33CX         输出电压3.3V        SOT-223封装

BL1117-50CX         输出电压5V           SOT-223封装


Image Description
