产品简述：
ZU-45紧凑系列是一款槽型类光电感应开关，整合信号检测、逻辑控制和驱动，内部集成了互补的两路N管大电流驱动输出，方便常开和常闭应用选择，片外元器件极少，系统成本大幅降低，可靠性优越，对于超小型化传感器设计更为友好。
具备完善的防护能力和抗干扰性能，集成过温保护、负载短路保护和负载过流保护；智能抗干扰数字电路，可以大幅降低电磁干扰的影响，保证传感器工作稳定可靠，应对恶劣的应用场景。
产品特点：
1、实现小巧紧凑，机身虽小，却在所有机型中标配
• 电源逆接保护电路
• 输出逆接保护电路
• 输出短路保护电路
通过以上电路的标准配备，大幅减少了因错误配线造成传感器故障所导致的风险。
2、独特的整体注塑成型法
3、严密工艺防水、防粉尘
4、因注塑工艺使电缆和内部电路结合紧密牢固
5、投光、受光标记清晰，可从前后左右对光轴的位置进行准确确认
6、亮而清晰的作业指示灯（红色）便于对运行动作状态的清晰指示
7、优良的抗振动、抗冲击能力
产品应用：
• 托板的定位
• 检测移动体的原点及超限运动
• 检测旋转体的原点
产品参数：

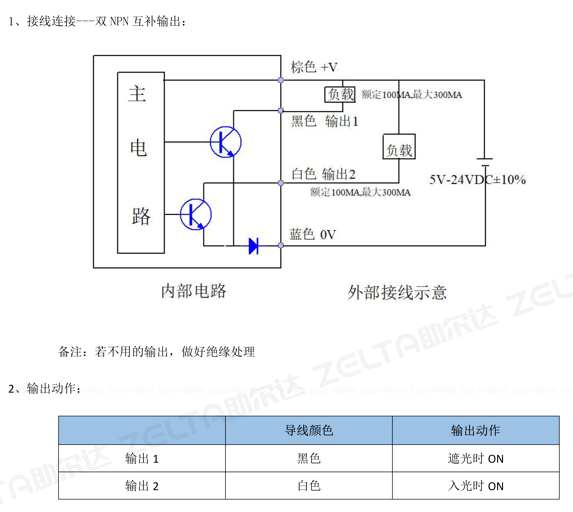

电 路 图：
1、接线连接---双NPN互补输出：

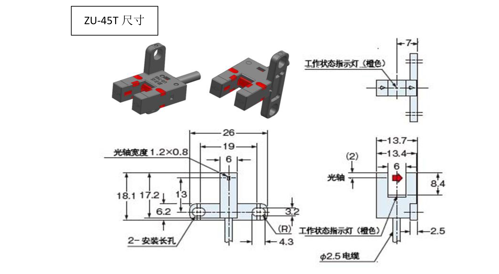

外形尺寸：
