日清纺微电子将从2022年11月开始投产一款用于5G (Sub6) 基站的LNA (低噪声放大器) ”NT1189”产品。
NT1189是一款用于 5G (Sub6) 基站的LNA。 由于同时具有低失真和高增益特性，再加上还有低 NF (噪声系数) 特性，有助于改善和提高接收灵敏度。 通过更改外部电路可支持3.3GHz～5.0GHz的宽频带。 此外，采用的是薄型小尺寸封装，在装载部件较多的基站上，有助于减少实装面积。
对于支持信息化社会的 DX (数字化转型) 的普及，使用5G通信技术构建高速大容量网络是必不可少的。为了提高支持这个信息化社会的5G通信网络的稳定性，日清纺微电子将发布面向5G基站的高性能LNA产品。
应用和使用例
1. 应用
5G基站 (宏基站、小基站)、CPE (Customer Premises Equipment 用户端设备)、Local 5G、DAS (Distributed Antenna System 分布式天线系统)

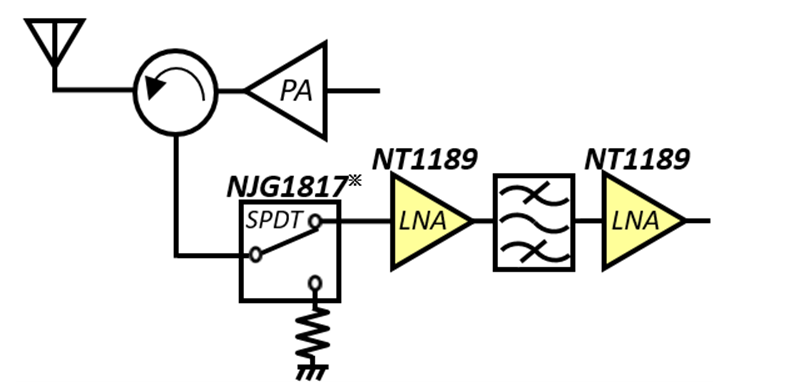

2. 应用例
※ NJG1817 是一款 SPDT 开关，非常适合需要大功率规格的设备，例如 5G (Sub-6) 基站。
产品特点
1. 实现低失真、高增益和低NF
低失真特性 (OIP3 = +37dBm Typ.) 可减少接收信号时的强输入干扰波。在5G (Sub6) 的n77/78和n79频段，由于实现了21dB～26dB的高增益特性以及频带内0.48dB～0.63dB的低NF，有助于改善和提高小基站的接收灵敏度。
2. 采用薄型小尺寸封装
采用的是薄型小尺寸无引脚封装 (封装尺寸: 1.6 x 1.6 x 0.397mm)，非常适合装载部件较多的基站。
主要性能指标
| 項目 | NT1189 |
| 封装 | 1.6 x 1.6 x 0.397 mm |
| 电源电压 | 3.3V ～ 5.5V |
| 工作电流 (消耗电流) | 50mA Typ. |
| 工作频率 | 3.3GHz ～ 5.0GHz |
| 小信号增益 (Gain) | 26dB Typ. @ n77/78 21dB Typ. @ n79 |
| 噪声系数 (NF) | 0.48dB Typ. @ n77/78 0.63dB Typ. @ n79 |
| 低失真 (OIP3) | +37dBm Typ. |
| 样品价格 (1000个起购的参考价格) | 165日元 (含税) |
| 月产量 | 200万个 |
※价格基于2022年11月的消费税率
